От редакции ZZJG: В современной нефтегазовой, химической и энергетической промышленности надежное отсечение (положительная изоляция) участков трубопровода — это базовое требование безопасности при проведении планово-предупредительных ремонтов (ППР). Но какое решение выбрать, если на одной чаше весов — минимальная стоимость оборудования, а на другой — колоссальные простои и риски для персонала? В этой статье эксперты ZZJG детально разбирают, почему традиционные «очки Гёринга» уступают место современным автоматизированным системам.
Старая добрая классика: почему обтюраторы до сих пор в строю?

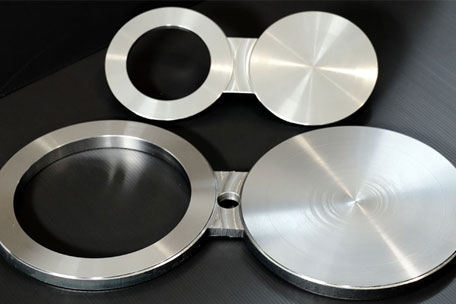

Поворотная заглушка (она же «8-образная заглушка» или обтюратор) — пожалуй, самый известный элемент трубной обвязки для жесткого отсечения потока. Конструкция этого устройства максимально проста: пара соединенных дисков, один из которых является сплошным (глухим), а второй — с отверстием.
Популярность традиционных обтюраторов исторически держится на двух факторах: низкая стоимость первоначальной закупки и строгое соответствие международным стандартам (ASME B16.48, OSHA 1926.1202 / 1910.146). На этом их преимущества заканчиваются. Как только дело доходит до реальной эксплуатации на действующем объекте, инженеры неизбежно сталкиваются со скрытыми затратами.
Скрытая стоимость «дешевых» решений: реальные трудозатраты

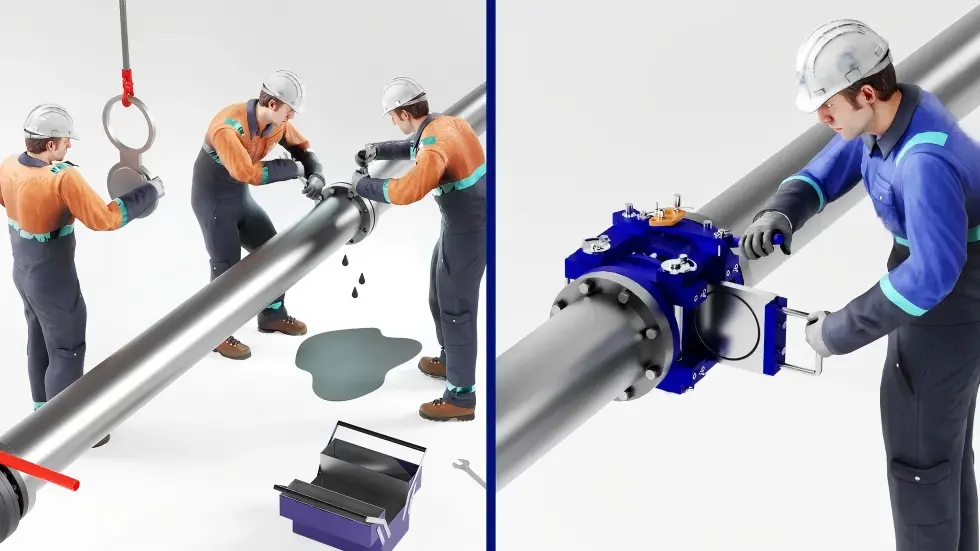

Перестановка стандартного ручного обтюратора — это трудоемкая спецоперация, требующая полной остановки линии. Чтобы разжать фланцы, демонтировать шпильки и повернуть тяжелый металлический диск, предприятию приходится задействовать значительные ресурсы:
- Временные потери: процедура занимает от нескольких часов до целой рабочей смены на одну технологическую точку.
- Человеческий фактор: требуется бригада минимум из 3 квалифицированных монтажников.
- Тяжелое оборудование: необходимы гидравлические разгонщики фланцев, кувалды и специализированный искробезопасный инструмент.
В условиях стесненного пространства, эстакад или работы на высоте данный процесс превращается в зону повышенного риска для службы ОТ и ТБ (охраны труда и техники безопасности). Более того, каждый разбор фланцевого стыка несет в себе риск утечки рабочей среды и возникновения неорганизованных выбросов (фугитивных эмиссий).
Механизация процесса: преимущества заглушающих клапанов
В качестве технологичного ответа ручному труду на ответственных магистралях все чаще применяются механические заглушающие клапаны стационарного монтажа. По своей сути, это эволюционный гибрид задвижки и слепой заглушки.
Их принципиальное отличие — интегрированный механизированный узел разжатия фланцев и перемещения шибера. Клапан самостоятельно осуществляет механические движения по разжатию и фиксации, обеспечивая стопроцентное герметичное отсечение без необходимости демонтажа крепежных элементов или использования вспомогательных фитингов. Да, первоначальные капитальные вложения (CAPEX) здесь выше, но операционные расходы (OPEX) снижаются в разы.
Прецизионный подход ZZJG: возможности быстродействующих систем QLB
Являясь одним из технологических лидеров в производстве запорной и изолирующей арматуры, компания ZZJG разработала быстродействующий заглушающий клапан ZZJG QLB (Quick Action Line Blind). В этой линейке оборудования мы сделали ставку на абсолютную скорость и полное исключение человеческого фактора:
- Мгновенная изоляция: Полное глушение или открытие технологической линии занимает всего несколько минут вместо часов.
- Управление в один клик/оборот: С операцией переключения справляется всего один оператор без использования специального силового или гидравлического инструмента.
- Безопасность «из коробки»: Все устройства ZZJG проходят прецизионную заводскую настройку. Герметичность стыка заложена в саму конструкцию и не зависит от того, с каким усилием рабочий затянул шпильки на фланце — человеческая ошибка полностью исключена.
- Защита экологии: Полная герметичность корпуса в момент переключения сводит к нулю риск утечки токсичных или взрывоопасных газов.
Так что же выбрать? Короткий чек-лист для инженера и закупщика
Оба типа оборудования на 100% соответствуют требованиям стандартов ASME B16.48 и OSHA. Однако экономическую целесообразность определяет частота эксплуатации технологического узла:
- Классический обтюратор (8-образная заглушка) оправдан, если: технологическая линия глушится крайне редко (менее 2 раз в год), на участке достаточно свободного пространства для работы бригады, а многочасовой простой системы не критичен для общей экономики предприятия.
- Механический клапан ZZJG QLB необходим, если: процедуру отсечения требуется выполнять регулярно (более 2–3 раз в год), рабочая среда токсична, агрессивна или взрывоопасна, пространство ограничено, а каждый час простоя завода приносит колоссальные убытки.
Вывод
Экономия на этапе закупки простых обтюраторов часто оборачивается огромными потерями на этапе их долгосрочной эксплуатации. Четкий аудит частоты обслуживания ваших линий — это ключ к снижению затрат и повышению безопасности объекта.
