Техническая модернизация дисковых затворов — это история непрерывного прорыва в области уплотнений и материалов. От простейших конструкций до современных изделий, способных работать при высоких температурах и давлениях, ключевыми движущими силами этого процесса стали эволюция уплотнительных структур и прогресс в материаловедении.
🔧 Эволюция конструкции: от центрального к трёхэксцентриковому затвору
Эволюция дисковых затворов отчётливо делится на три этапа, каждый из которых устранял критические недостатки предыдущего поколения.

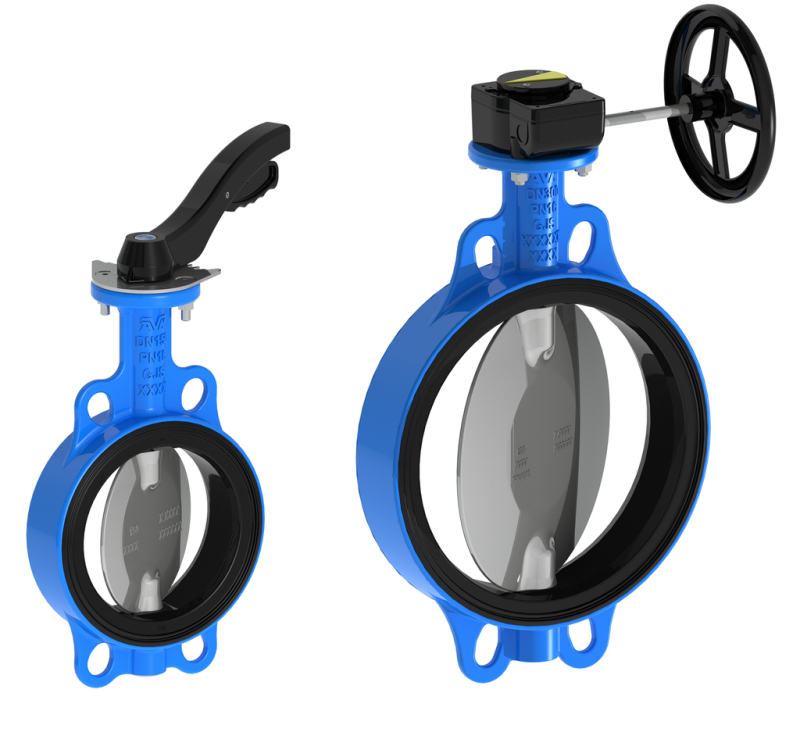

Первое поколение: центральный затвор (концентрическая конструкция). Это исходная, наиболее простая конструкция, в которой ось штока, центр диска и центр корпуса находятся на одной прямой. Такие затворы отличаются простотой и низкой себестоимостью, однако обладают врождённым дефектом: в процессе открытия и закрытия диск постоянно трётся о седло, что приводит к интенсивному износу уплотнительной поверхности и сокращению срока службы. Кроме того, они пригодны лишь для работы при низком давлении и нормальной температуре.
Второе поколение: одно- и двухэксцентриковые затворы. Для решения проблемы трения инженеры сместили ось штока относительно центра диска и центра корпуса. Одноэксцентриковая конструкция позволяет диску быстрее отходить от седла при открытии, частично снижая износ. Двухэксцентриковая конструкция, в свою очередь, вводит так называемый «кулачковый эффект», благодаря которому диск полностью выходит из контакта с седлом уже при открытии на 8–12 градусов, практически устраняя механическое трение в процессе работы. Это сделало возможным применение металлического уплотнения и повышение класса давления.

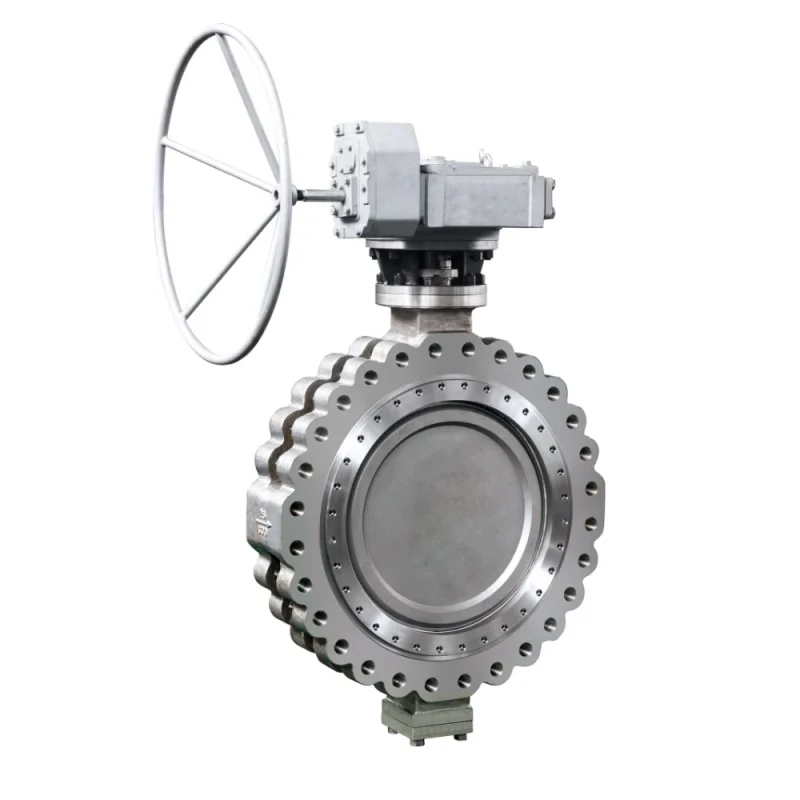

Третье поколение: трёхэксцентриковый затвор. Это основная технология современных высокопроизводительных затворов. В дополнение к двум смещениям здесь добавляется третье: поверхность уплотнения седла располагается под углом к центральной оси проточного канала, формируя так называемый «угловой эксцентриситет». Данная конструкция в корне меняет принцип работы: традиционное «уплотнение положением» (основанное на деформации сжатия) заменяется на «уплотнение крутящим моментом» (основанное на контактном давлении). Это означает, что диск на подавляющей части хода вообще не касается седла, и герметичность достигается лишь в самый последний момент закрытия за счёт прижимающего усилия от крутящего момента. Благодаря этому удалось добиться нулевой утечки металлического седла, устойчивости к высокому давлению и работе при температурах до 600°C и выше.
🧪 Эволюция материалов: расширение границ применения
Помимо конструктивных решений, значительный вклад в повышение производительности дисковых затворов внесла и эволюция материалов уплотнительных сёдел.
На ранних этапах в затворах использовался натуральный каучук, который, однако, быстро показал свою ограниченность по термостойкости, давлению и коррозионной стойкости. С развитием химической промышленности применение синтетических каучуков и фторопластов (например, PTFE) позволило поднять верхний температурный предел с 70°C до 120°C, а затем и до 180°C, а также обеспечить стойкость к агрессивным кислотам и щелочам.
Подлинным прорывом стало внедрение металлических уплотнительных материалов в трёхэксцентриковые затворы. Наплавкой на поверхность седла износостойких, жаропрочных и коррозионностойких сплавов удалось вывести затворы на принципиально новый уровень. Теперь они способны работать с паром, горючими газами, горячим воздухом и другими средами, ранее для них недоступными, став ключевым управляющим элементом в нефтехимической, энергетической и других стратегических отраслях промышленности.
🚀 Передовые разработки: выход на более сложные режимы работы
Даже став отраслевым стандартом, трёхэксцентриковые металлические затворы продолжают развиваться. В настоящее время отрасль сосредоточена на решении «узких мест» в конкретных областях, и направления исследований становятся всё более специализированными.
Двустороннее уплотнение. Традиционные металлические уплотнения рассчитаны преимущественно на одностороннее давление, что создаёт риски в сложных системах, где требуется двустороннее движение среды. В последнее время отечественные предприятия разработали «двусторонний цельнометаллический дисковый затвор», обеспечивающий нулевую утечку при высоким температуре, высоком давлении и в коррозионных средах независимо от направления потока. Эта разработка уже отмечена отраслевыми наградами.
Специализация для агрессивных сред. Для морской инженерии и опреснительных установок созданы специализированные «стойкие к морской воде металлические затворы». Благодаря оптимизации специальных материалов и конструкции удалось решить проблемы коррозии и потери герметичности в морской воде.
Интеллектуализация и облегчение конструкции. В эпоху Индустрии 4.0 дисковые затворы активно интегрируют датчики, двигаясь в сторону «самовосприятия, самодиагностики и саморегулирования». Параллельно ведётся поиск решений по снижению крутящего момента за счёт оптимизации конструкции, что позволяет добиться большей энергоэффективности и снижения массы изделий.
