Морские дисковые затворы (баттерфляйные клапаны) — это критически важное оборудование, которое широко применяется в морской инженерии, атомной энергетике, на терминалах по приёму сжиженного природного газа (СПГ), а также на опреснительных установках. Их главная задача — надёжно перекрывать или регулировать поток морской воды в условиях высокой коррозионной активности, повышенной солёности и риска биологического обрастания, обеспечивая тем самым безопасную и бесперебойную работу всей системы.
💡 Почему их сложно производить?
В отличие от обычных клапанов для пресной воды, морские дисковые затворы сталкиваются с несколькими серьёзными вызовами:
Хлоридная коррозия: хлорид-ионы, содержащиеся в морской воде в большом количестве, — это настоящий «убийца» металлов. Они вызывают точечную и щелевую коррозию, из-за которой обычная нержавеющая сталь быстро выходит из строя.
Биологическое обрастание: морские организмы (например, мидии, балянусы и устрицы) оседают на внутренних поверхностях клапана, что нарушает герметичность затвора и мешает свободному ходу диска.
Абразивный износ: песок и взвешенные частицы, содержащиеся в морской воде, действуют как наждачная бумага, постепенно истирая уплотнительные поверхности и проточную часть.
🛡️ Как с этим борются? Два главных подхода
Для решения этих проблем в современных морских дисковых затворах используются две основные технологические стратегии:
1. Специальные материалы — основа надёжности
Правильный подбор материала позволяет «держать удар» коррозии и износа:
Дуплексная нержавеющая сталь: отличается высокой прочностью и отличной стойкостью к хлоридной коррозии. Сегодня это основной выбор для морских клапанов.
Алюминиевая бронза: традиционный коррозионно-стойкий медный сплав, который часто применяется для изготовления дисков затвора.
Титановые сплавы: обладают уникальной стойкостью к любым видам коррозии, но сложны в обработке и дороги, поэтому используются лишь в наиболее ответственных узлах.
Полимерные композитные материалы: некоторые ведущие производители уже выпускают полностью композитные затворы, которые не только абсолютно устойчивы к коррозии, но и значительно легче, а также имеют меньший углеродный след — это перспективное направление в отрасли.
2. Продуманная конструкция — надёжность в деталях

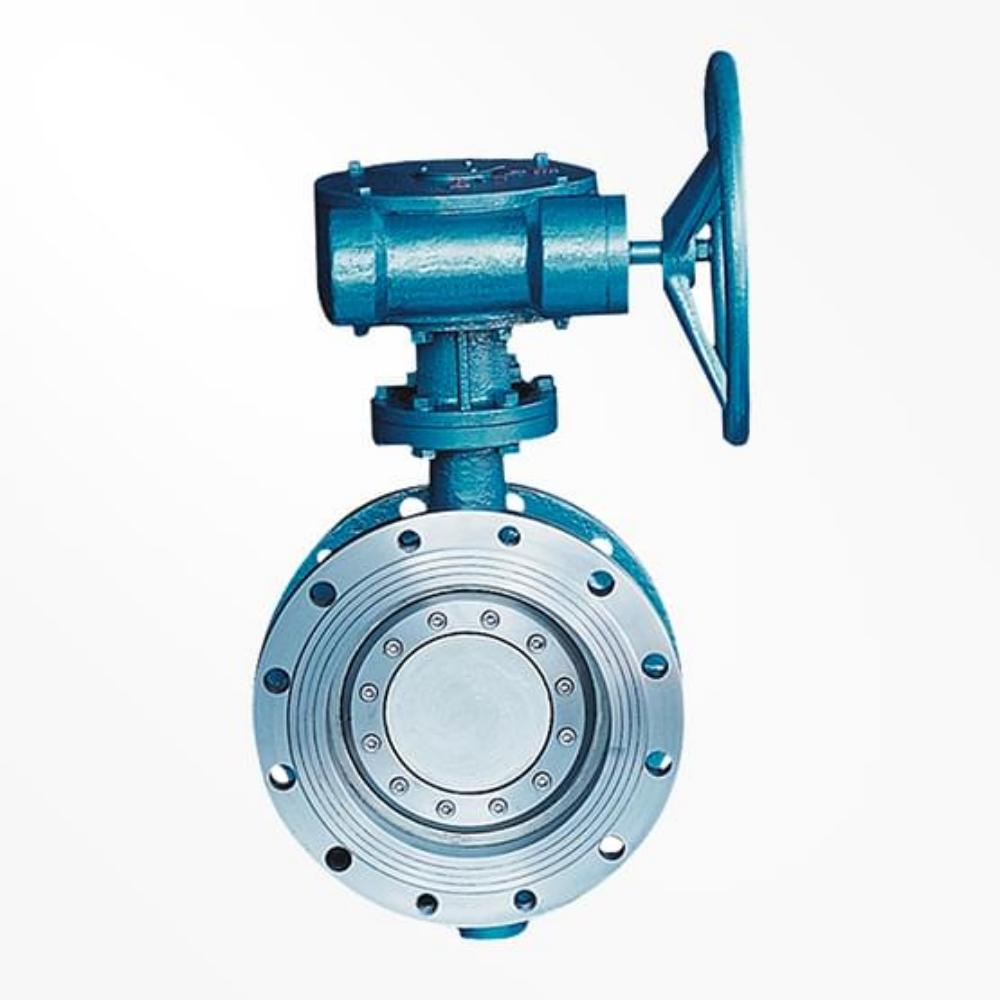

Эксцентриковая конструкция + металлическое уплотнение: это «золотой стандарт» для современных морских дисковых затворов, особенно на объектах СПГ. Такая схема обеспечивает герметичность в обоих направлениях, а трение уплотнительных поверхностей при открытии и закрытии сведено к минимуму, что многократно увеличивает срок службы клапана в морской воде.
Самопромывающийся шаровой клапан-затвор (запорно-регулирующий клапан с шаровым диском): его самоочищающаяся функция реализуется за счёт сочетания механического соскребания и гидравлической промывки. В процессе открытия и закрытия сферическая уплотнительная пара работает как скребок, постепенно срезая кристаллические отложения, органические обрастания и твёрдые частицы с уплотнительных поверхностей. Кроме того, в момент отхода шара от седла поток воды под высоким давлением создаёт круговое омывание на 360°, эффективно смывая отделившиеся загрязнения.
В более продвинутых моделях внутри затвора встроена гидравлически приводимая щётка, которая вращается и движется возвратно-поступательно, используя энергию самого потока воды, и активно очищает внутреннюю поверхность корпуса. А само седло клапана благодаря специальным микро-канавкам предотвращает скопление загрязнений по краям — это решение называют «самопредотвращающей засорение» конструкцией.
🏭 Завод «Чжэнчжоу ЦзинГун» (Zhengzhou JingGong)
Среди всей линейки дисковых затворов производства завода «Чжэнчжоу ЦзинГун» морские версии занимают особое место благодаря выдающимся эксплуатационным характеристикам и безупречному качеству. Мы приглашаем специалистов и партнёров к сотрудничеству — будем рады предоставить более подробную информацию и помочь с выбором оптимального решения для ваших задач.
