В современных трубопроводных системах, где требуется стопроцентное отсечение потока или обеспечение полнопроходного режима без потери давления, линейные обтюраторы (известные также как «очки задвижки», поворотные заглушки или линейные слепые клапаны) играют ключевую роль.
Эти устройства обеспечивают абсолютную изоляцию отдельных участков трубопровода. Они гарантируют, что ни одна капля жидкости и ни один кубический метр газа не проникнут в отсеченную зону. Это критически важно для безопасного проведения технического обслуживания, ремонта и предотвращения аварийных ситуаций. Линейные обтюраторы незаменимы в отраслях с повышенными требованиями к безопасности и чистоте технологических процессов.
Функциональные особенности линейных обтюраторов
Основной принцип работы линейного обтюратора — создание непреодолимого физического барьера внутри трубопровода. Конструкция позволяет оперативно переключать устройство между двумя положениями:
- Открыто: обтюратор обеспечивает свободный полнопроходной ток рабочей среды без перепадов давления.
- Закрыто: поворотный или сдвижной диск надежно перекрывает проход, гарантируя абсолютную герметичность.
Смена положений осуществляется с помощью ручного или автоматического привода, который перемещает глухую пластину (шибер) на линию потока или выводит ее из нее. Максимальная герметичность достигается за счет высокоточной механической обработки уплотнительных поверхностей и использования высококачественных прокладок.
Ключевые преимущества оборудования:
- Нулевая утечка (Zero Leakage): гарантированное 100% отсечение среды без малейшего риска протечек.
- Простота управления: переключение может быть выполнено одним оператором без специальной сложной подготовки.
- Высокая скорость перевода: процесс открытия и закрытия занимает минимум времени, что существенно сокращает простои оборудования.
- Безопасность персонала: сводит к нулю риск контакта сервисной бригады с опасными, токсичными или высокотемпературными веществами во время ремонта.
Разновидности линейных обтюраторов и их целевое назначение
В зависимости от условий эксплуатации, давления и специфики рабочей среды, трубопроводные системы оснащаются различными модификациями обтюраторов. Ниже представлены основные типы оборудования и их ключевые функции:В зависимости от условий эксплуатации, давления и специфики рабочей среды, трубопроводные системы оснащаются различными модификациями обтюраторов. Ниже представлены основные типы оборудования и их ключевые функции:

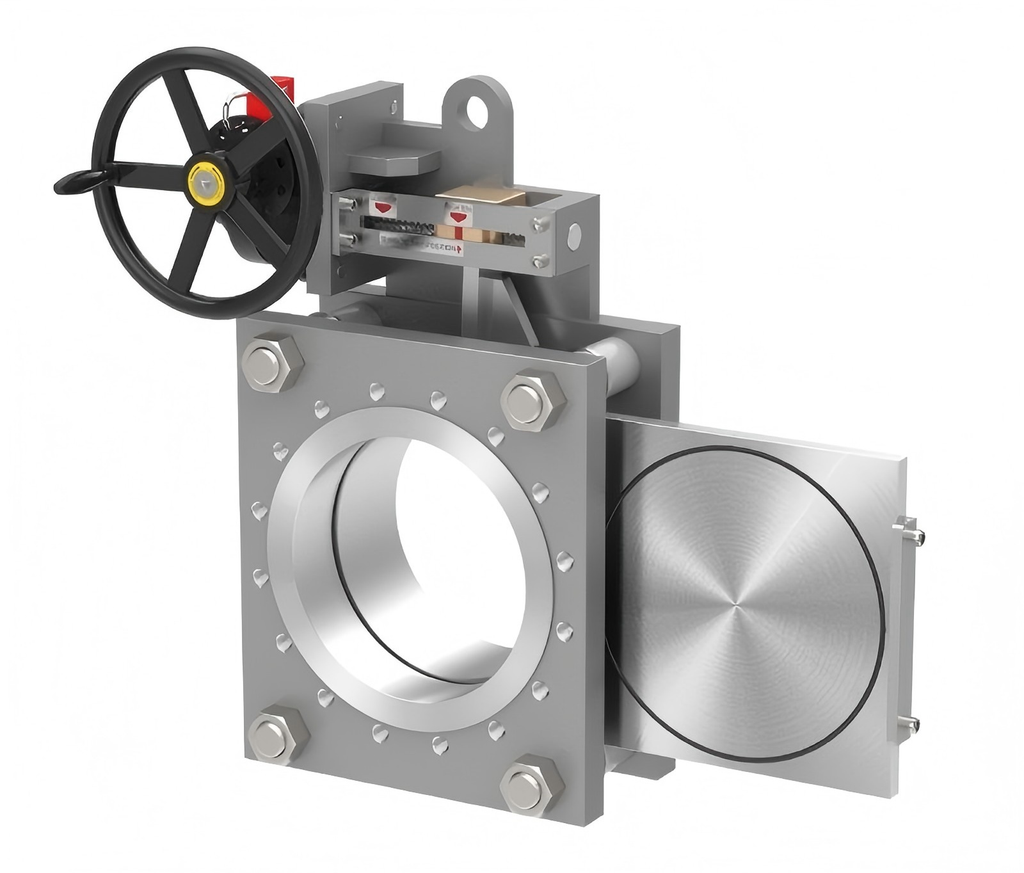

1. Сдвижной обтюратор (Sliding Type)
- Конструктивная особенность: перемещение слепого диска осуществляется с помощью специального шестеренчатого механизма. Это позволяет сдвигать пластину без осевого разжимания фланцев и деформации трубопровода.
- Сфера применения: оптимальный выбор для технологических узлов, требующих регулярного и частого переключения режимов без риска нарушения целостности стыков.

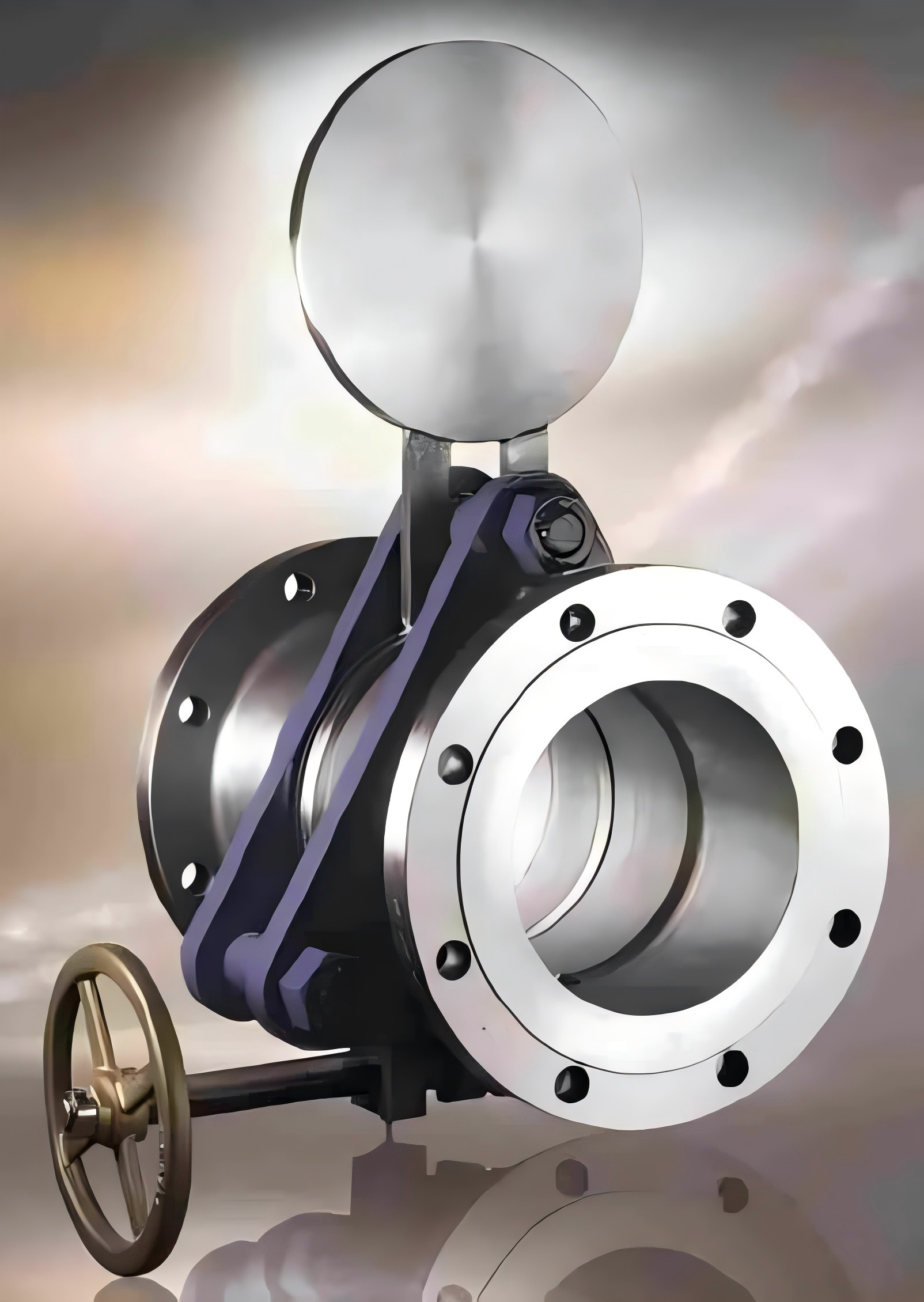

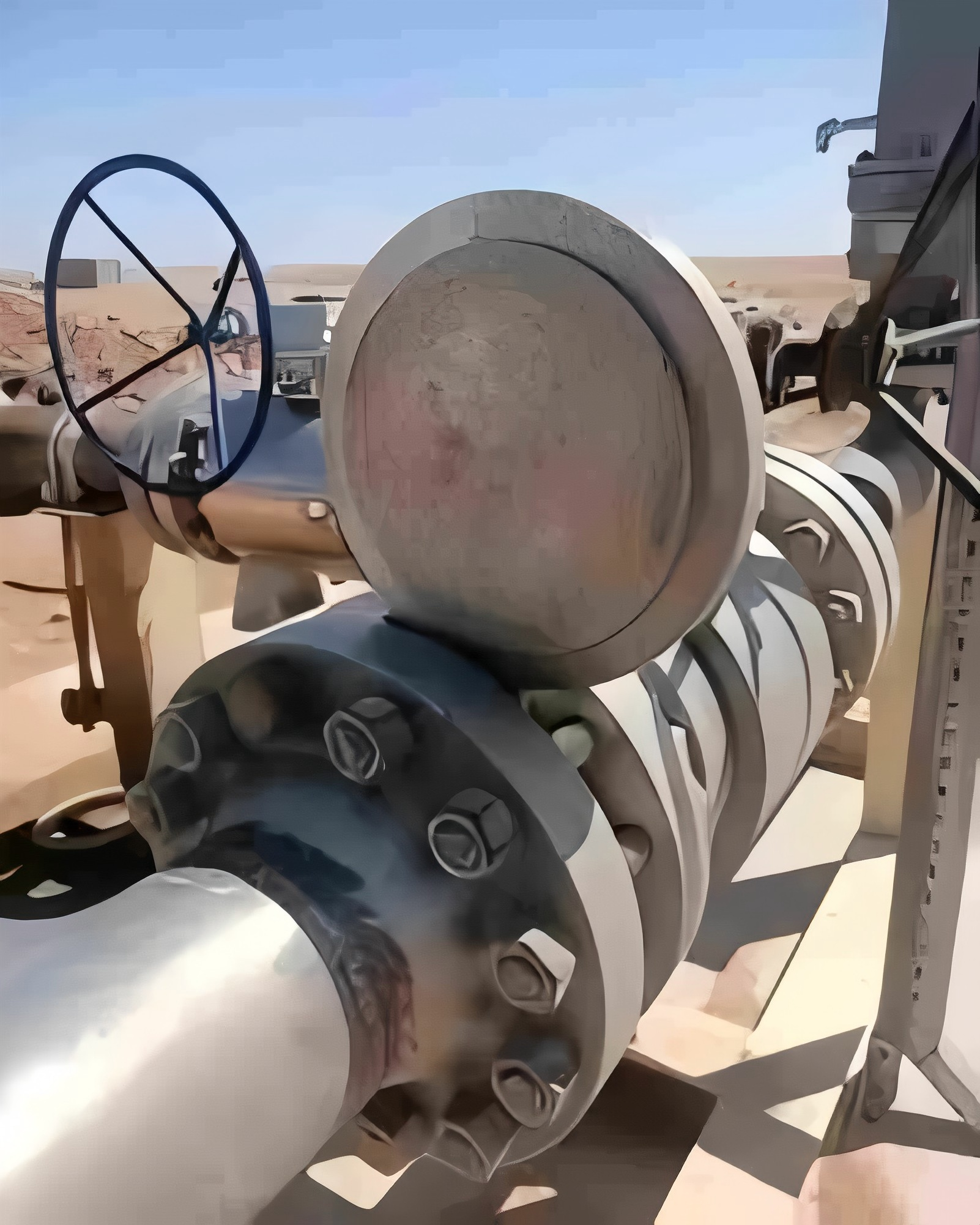

2. Поворотный обтюратор (Swing Type / «Очки»)
- Конструктивная особенность: оснащен надежным шарнирным механизмом. Пластина просто поворачивается вокруг своей оси для открытия или перекрытия прохода.
- Сфера применения: широко востребован на объектах нефтегазового сектора, где главным приоритетом являются высокая скорость изоляции и максимальная эксплуатационная надежность.
3. Компактный обтюратор (Compact Type)
- Конструктивная особенность: обладает минимальной строительной длиной. Разработан специально для замены традиционных заглушек в условиях жесткого дефицита свободного места.
- Сфера применения: магистрали больших диаметров, морские буровые платформы (offshore), а также подземные и наземные городские коммуникации с ограниченным пространством для монтажа.
4. Экологичный / Беспроливной обтюратор (Non-Spill Type)
- Конструктивная особенность: уникальная герметичная архитектура полностью исключает утечку или разлив рабочей среды в момент смены положений («открыто/закрыто»).
- Сфера применения: морские и береговые нефтяные терминалы, шельфовые платформы, химические заводы и любые экологически уязвимые зоны с жестким контролем загрязнения окружающей среды.
5. Обтюратор с распорными болтами (Jack Bolt Type)
- Конструктивная особенность: классическая конструкция, требующая ручного ослабления стяжных болтов для изменения положения пластины. Максимально простое и проверенное временем устройство.
- Сфера применения: трубопроводные сети с переменным или умеренным давлением, а также проекты с жесткими бюджетными ограничениями, где важно сократить капитальные затраты.
6. Очковый затвор (Goggle Type)
- Конструктивная особенность: тяжелая промышленная серия, специально спроектированная для работы в условиях экстремально больших диаметров, сверхвысоких температур и агрессивных газов.
- Сфера применения: нефтехимические комбинаты, нефтеперерабатывающие заводы (НПЗ), доменные и коксохимические цеха металлургических предприятий.
7. Автоматический обтюратор (Automated Type)
- Конструктивная особенность: оснащен электрическим, пневматическим или гидравлическим приводом для дистанционного управления. Рассчитан на непрерывную работу в режиме высокой частоты циклов.
- Сфера применения: современные автоматизированные промышленные линии и критически важные распределительные узлы, где требуется исключить человеческий фактор.
8. Обтюратор для экстремальных условий (EX Type)
- Конструктивная особенность: гарантирует 100% герметичность класса «А» при работе со сверхсложными средами — от глубокой криогеники до раскаленных потоков с высоким содержанием абразивных частиц.
- Сфера применения: заводы по производству СПГ (сжиженного природного газа), полимерная промышленность, транспортировка высокореактивных химикатов и криогенных жидкостей.
Промышленные применения: где это необходимо?
Линейные обтюраторы ZZJG — это универсальные инженерные решения, адаптированные для работы в самых суровых и ответственных условиях:
- Криогеника и высокие температуры: сохраняют герметичность и геометрию конструкции вопреки экстремальным температурным деформациям.
- Водородная энергетика: обеспечивают надежное удержание и безопасную транспортировку сверхинтенсивного и летучего водорода, исключая риск микропротечек.
- Резервуарные парки и хранилища (Tank Storage): поддерживают контролируемую и безопасную изолированную среду при хранении наливных нефтепродуктов, сжиженных и сжатых газов.
- Нефтегазовый сектор: гарантируют безопасность при транспортировке и распределении углеводородных жидкостей и газов, защищая экосистему и инфраструктуру.
- Паровые и промышленные газопроводы: оптимизируют производственные процессы, обеспечивают оперативную отсечку пара высокого давления и повышают общую энергоэффективность систем.
Заключение
Линейные обтюраторы — это фундамент безопасности и эффективности современных трубопроводных систем. Понимание конструктивных особенностей каждого типа позволяет подобрать оптимальное инженерное решение, которое минимизирует эксплуатационные затраты, сократит время простоев оборудования и надежно защитит ваше предприятие от внештатных ситуаций.
