Заглушечные клапаны — это важнейшие устройства обеспечения безопасности, используемые в трубопроводах технологических производств для создания абсолютной физической изоляции. Традиционные поворотные заглушки (типа «очки») или сдвижные пластины требуют ручного снятия и установки болтов, что сопряжено с длительными циклами переключения и значительными рисками, особенно в опасных производственных условиях. Сдвижные заглушечные клапаны сочетают в себе кулачковый механизм усиления усилия с компактной несущей конструкцией, рассчитанной на нагрузку от множества болтов. Они сохраняют главное преимущество — наличие визуально контролируемого физического барьера, — при этом упрощая процесс переключения до простого вращательного движения, что существенно сокращает время простоя трубопровода. В данной статье рассматривается принцип переключения сдвижных заглушечных клапанов, не требующий раздвижки трубопровода. Анализируются их технические особенности: конструктивная механика, работоспособность в широком диапазоне температур, схемы приводов и соответствие стандартам. Также рассматриваются возможные виды отказов и ограничения при выборе оборудования, такие как износ кулачковых пар, заклинивание из-за отложений твердых частиц рабочей среды, а также ограничения по весу для устройств большого диаметра. Результаты показывают, что данный тип клапанов эффективно сочетает надежность физической изоляции с высокой скоростью переключения. Это делает их оптимальным решением для таких отраслей, как производство СПГ, углехимия и тонкий органический синтез, где пространство ограничено, а необходимость в изоляции участков трубопроводов возникает часто. В условиях растущего спроса на обеспечение промышленной безопасности и повышение эффективности технического обслуживания, такие клапаны обладают значительным потенциалом для дальнейшего развития — в частности, в направлении увеличения диаметров, повышения допустимого давления и внедрения систем мониторинга технического состояния.
- 1 Введение
Запорная арматура, такая как шаровые краны или дисковые затворы, не исключает риска утечек. В отличие от них, заглушечные клапаны создают физический, визуально проверяемый барьер — так называемую «надежную изоляцию» (positive isolation), — что делает их незаменимым оборудованием при проведении технического обслуживания или изменении технологических схем на трубопроводах повышенной опасности. Традиционные заглушки требуют ручных операций с болтами, что может занимать несколько часов; это приводит к значительным потерям из-за простоев на непрерывных производствах и создает серьезные трудности для персонала, работающего в опасных условиях — например, на высоте или в стесненных пространствах технологических эстакад. Сдвижные заглушечные клапаны оснащены кулачковым механизмом, позволяющим переключать положение заглушки без необходимости раздвижки фланцев трубопровода. Такой подход обеспечивает оптимальный баланс между безопасностью изоляции и эксплуатационной эффективностью, благодаря чему подобные решения все чаще применяются в различных инженерных системах, работающих в экстремальных условиях.
- 2 Принцип работы и характеристики быстрого переключения

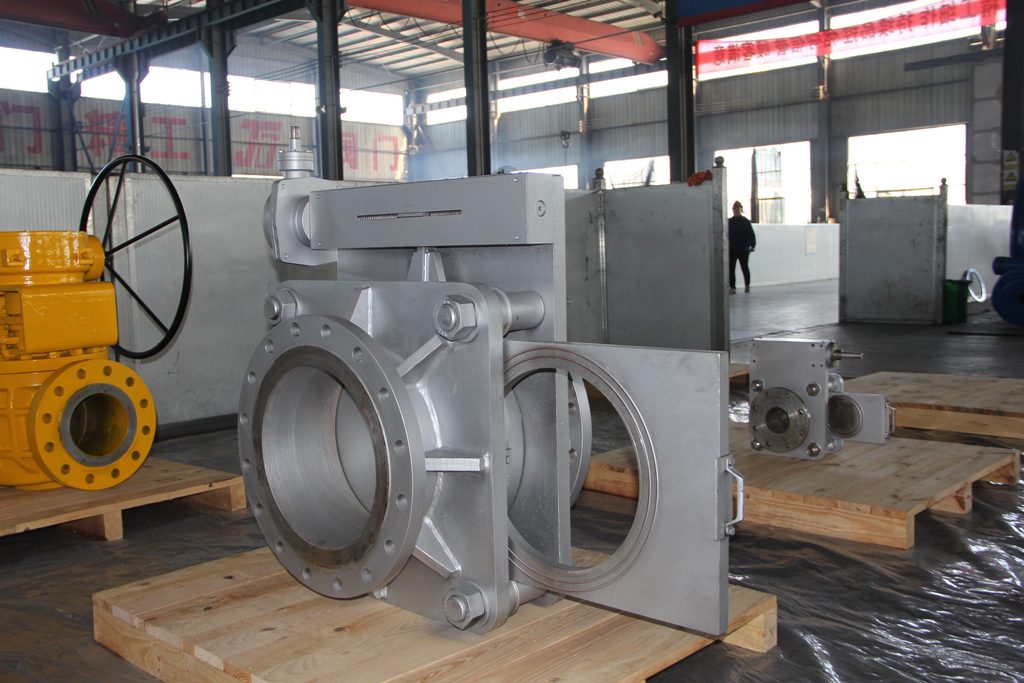

В основе конструкции задвижки с выдвижной заглушкой (sliding blind valve) лежит кулачковый механизм, позволяющий выполнять переключение без раздвижения трубопровода. В традиционных конструкциях с глухими фланцами для создания необходимого рабочего зазора требуется раздвижение фланцев и использование компенсаторов, что зачастую создает дополнительные напряжения в трубопроводной системе. В отличие от них, в данной задвижке используется вращающийся кулачковый механизм, который снимает предварительное усилие прижатия уплотнения. Это создает зазор внутри корпуса клапана, позволяя заглушке перемещаться по направляющим — переходя из открытого положения в закрытое и наоборот. Весь процесс занимает всего несколько секунд, что сокращает время простоя примерно на 95% по сравнению с традиционными решениями. Это делает устройство идеальным для задач, требующих частых переключений, например, при изоляции теплообменников, загрузке или выгрузке катализаторов, а также при переключении между резервуарами для хранения.
- 3 Конструктивное исполнение и эксплуатационная адаптивность

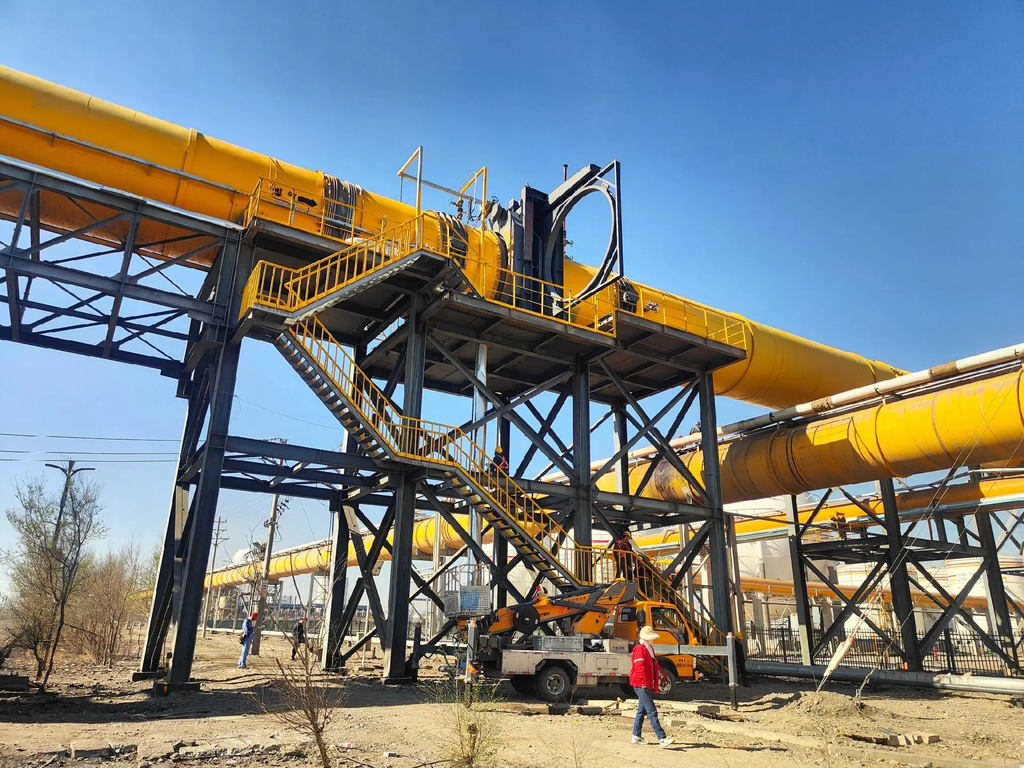

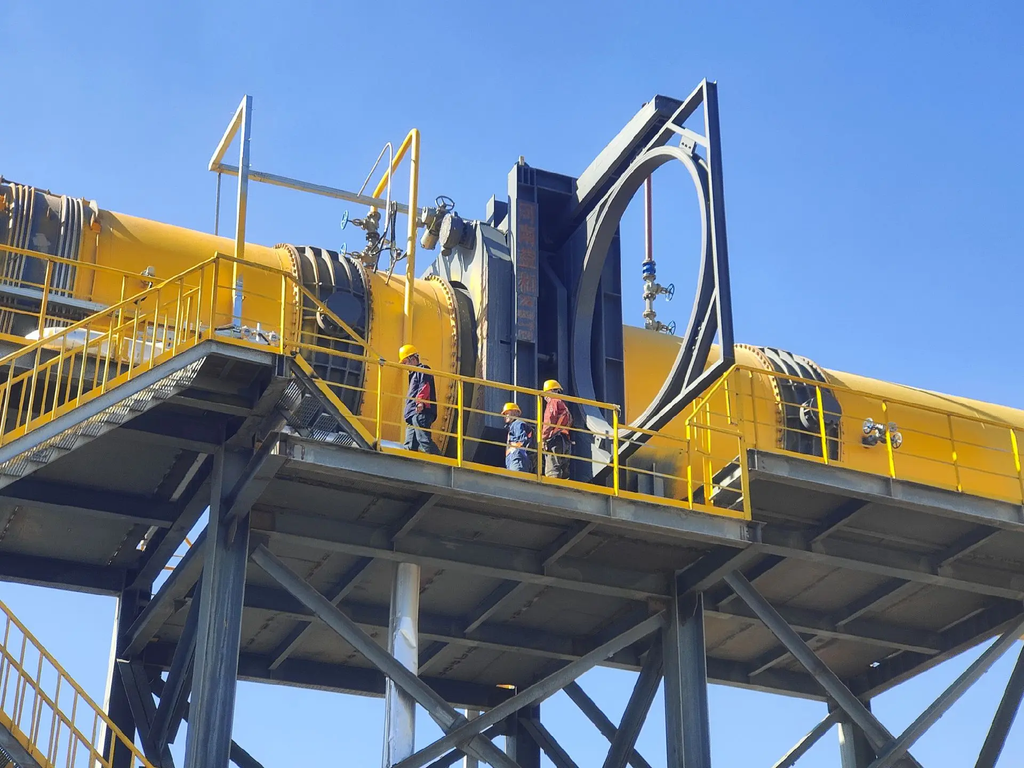

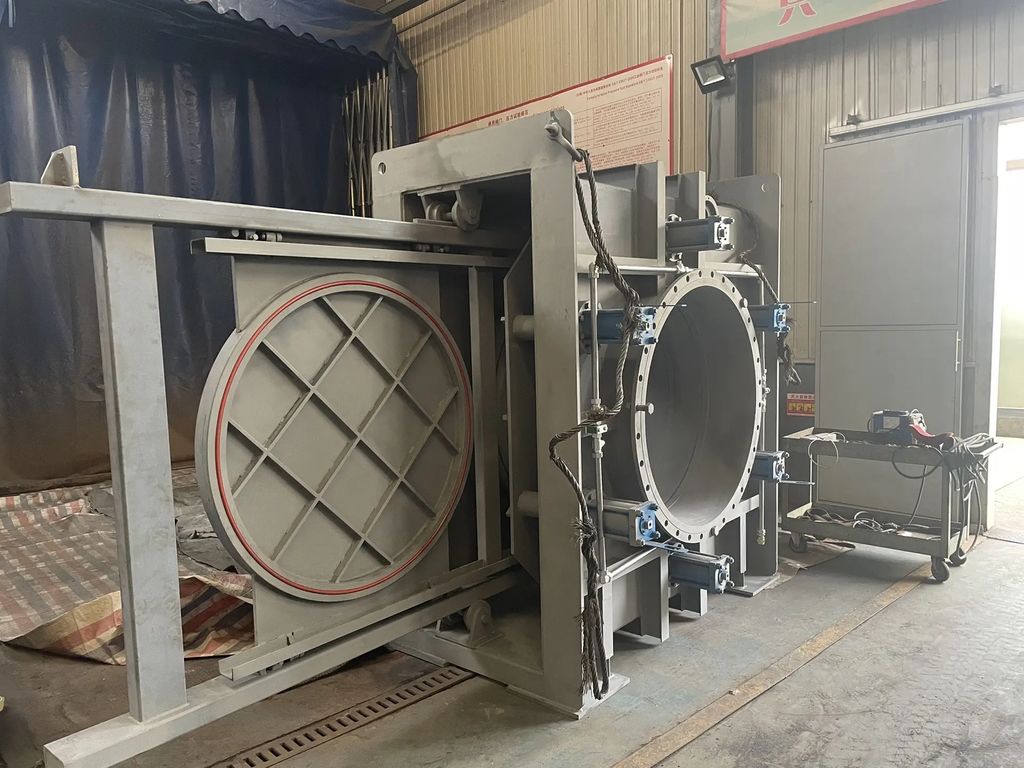

В данной конструкции функции восприятия механической нагрузки и обеспечения герметичности разделены: болты принимают на себя структурную нагрузку корпуса клапана и осевую нагрузку от трубопровода, в то время как усилие прижатия уплотнения создается независимо — с помощью кулачково-клинового механизма. Это позволяет уменьшить осевой габарит и общую массу клапана, что делает его оптимальным для условий ограниченного пространства — например, на морских платформах, в основании эстакад трубопроводов или при проведении работ по модернизации существующих объектов. Линейка продукции охватывает типоразмеры от DN15 до DN2500, классы давления от ASME Class 150 до 2500 и диапазон рабочих температур от -196°C до +816°C. Это позволяет использовать оборудование как в криогенных процессах (например, при работе со сжиженным природным газом — СПГ), так и в высокотемпературных процессах, таких как газификация угля. Уплотнительная прокладка встроена непосредственно в заглушку; при техническом обслуживании ее можно заменить, просто извлекая заглушку. При этом нет необходимости разбирать корпус клапана, что снижает риски для персонала при проведении работ в условиях высоких температур или воздействия агрессивных сред.
Предусмотрены различные варианты приводов: ручной, электрический, пневматический или гидравлический. Электрические и пневматические версии могут быть интегрированы в системы управления технологическими процессами (DCS) или системы противоаварийной защиты (SIS) для обеспечения дистанционного отключения с возможностью блокировки, в то время как гидравлический привод предназначен для оборудования большого диаметра, работающего под высоким давлением. Независимо от типа привода, надежность изоляции гарантируется физическим барьером — заглушкой, что является ключевым отличием от обычных запорных клапанов, герметичность которых обеспечивается только уплотнениями. Продукция соответствует основным национальным и международным стандартам (включая ANSI, API, EAC, CE и GB), что позволяет минимизировать потребность в нестандартных переходных элементах и упрощает расчет напряженно-деформированного состояния трубопроводов.
- 4 Виды отказов и ограничения при выборе
Для шиберных заглушек установлены четкие границы условий эксплуатации. Частые и длительные циклы работы могут привести к износу кулачково-роликового механизма, что вызывает уменьшение рабочих зазоров и заклинивание заглушки. При работе со средами, содержащими твердые частицы (например, в процессах углехимии или в реакторах со взвешенным слоем катализатора), твердые включения могут скапливаться на направляющих, приводя к сбоям в работе. Кроме того, клапаны большого диаметра (DN2000 и выше) отличаются значительным весом, что требует создания специальных опорных конструкций или использования грузоподъемного оборудования при монтаже. При выборе оборудования необходимо комплексно оценивать такие факторы, как частота переключений, чистота рабочей среды, а также условия монтажа и подъема на объекте. Следует предусмотреть меры по предотвращению накопления твердых частиц и обеспечить контроль за состоянием смазки; не стоит полагать, что преимущество в виде высокой скорости переключения сохраняется при любых условиях эксплуатации.
- 5 Заключение
Благодаря инновационной конструкции, использующей кулачковый механизм для усиления прижимного усилия и разделения нагрузок, шиберные заглушки позволяют устранить недостатки традиционных устройств — низкую скорость срабатывания и большие габариты — сохраняя при этом высокий уровень безопасности, присущий методу физической изоляции. Они являются оптимальным решением для объектов с ограниченным пространством, высокими требованиями к безопасности и необходимостью частого выполнения операций по изоляции участков трубопровода. Развитие данного типа оборудования, стимулируемое такими отраслями, как углехимия и производство СПГ, будет и впредь направлено на создание устройств для работы при высоких давлениях и в трубопроводах большого диаметра, повышение износостойкости, предотвращение заклинивания, а также на внедрение систем онлайн-мониторинга рабочего состояния.
