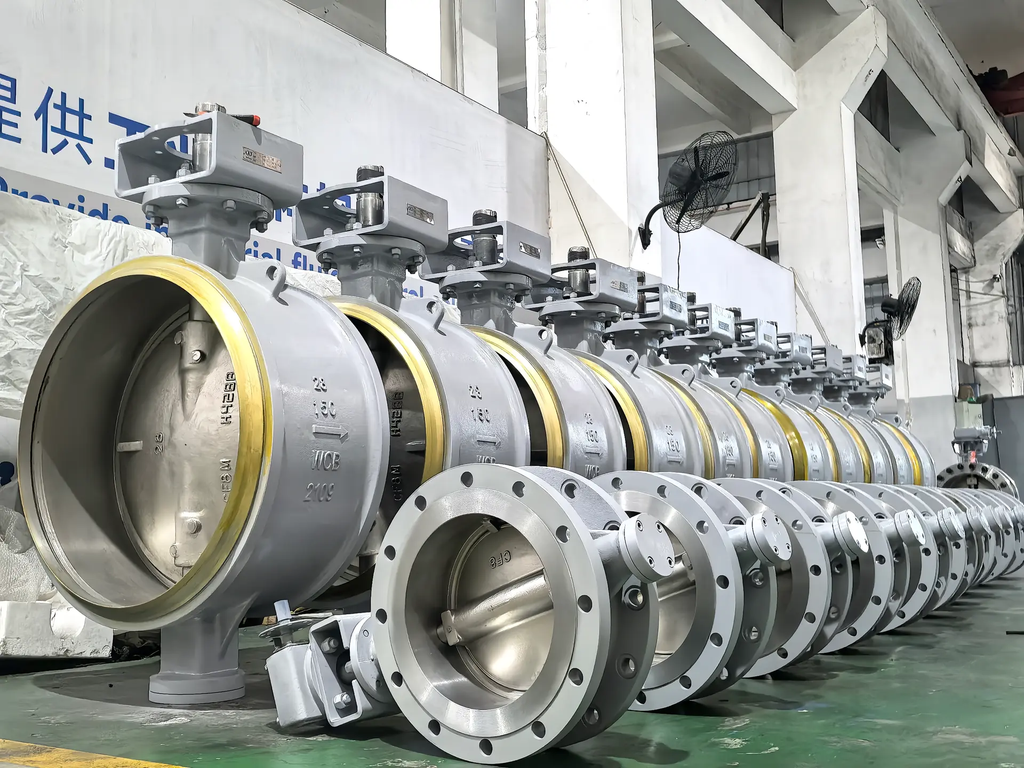

В жестких условиях эксплуатации, таких как пар, теплоноситель и высокотемпературные дымовые газы, герметичность клапанов напрямую определяет безопасность и экономичность трубопроводных систем. Трехэксцентриковые поворотные затворы с уникальной пространственной структурой уплотнения стали основным решением для высокотемпературных металлических поворотных затворов с жестким уплотнением. Однако влияние структурной термической деформации на надежность уплотнения в условиях высоких температур остается ключевой проблемой в инженерном проектировании.
- I. Тройная эксцентриковая конструкция и принцип её герметизации

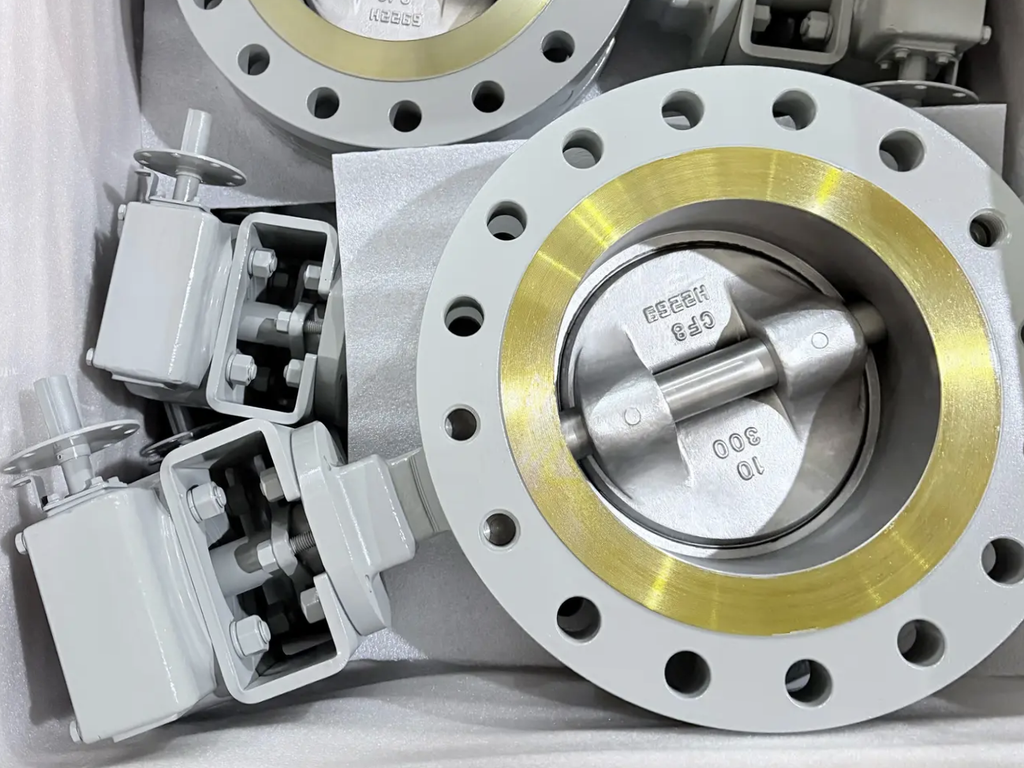

Уплотнительная поверхность трехэксцентрикового поворотного затвора представляет собой наклонную коническую поверхность. Его конструкция включает три пространственных эксцентриситета: первый эксцентриситет — это смещение оси штока затвора относительно центральной линии уплотнительной поверхности; второй эксцентриситет — это смещение оси штока затвора относительно центральной линии трубопровода; и третий эксцентриситет — это угол между образующей уплотнительной конической поверхности и осью корпуса затвора. Первые два эксцентриситета обеспечивают полное отсоединение пластины затвора от уплотнительного кольца в момент открытия, исключая трение и износ в процессе открытия и закрытия традиционных поворотных затворов. Третий эксцентриситет обеспечивает образование конического клина на уплотнительной поверхности в закрытом состоянии, обеспечивая надежное уплотнение за счет посадки металла с натягом. Благодаря такой конструкции трехэксцентриковый поворотный затвор может поддерживать чрезвычайно низкий уровень утечки при высоких температурах, высоком давлении и частом открытии и закрытии; некоторые изделия могут достигать нулевой утечки класса А по стандарту ISO 5208.
- II. Механизм термической деформации в условиях высоких температур
Основная проблема, влияющая на надежность герметизации дисковых затворов при высоких температурах, связана с термической деформацией. Во-первых, различные коэффициенты теплового расширения материалов корпуса, пластины затвора и уплотнительного кольца — например, разница в коэффициентах линейного расширения между корпусами из углеродистой стали и пластинами из нержавеющей стали — приводят к неравномерному расширению компонентов при повышении температуры, вызывая изменение состояния контакта уплотнительной поверхности. Во-вторых, температура среды создает температурный градиент вдоль толщины стенки корпуса затвора и торцевой поверхности фланца, генерируя неравномерные термические напряжения и деформации, вызывая эллиптизацию или локальное коробление уплотнительной поверхности. В-третьих, длительная ползучесть материала при высоких температурах вызывает медленное снижение давления герметизации, что в сочетании с переменными термическими напряжениями, возникающими при многократном открытии и закрытии, может привести к усталостному повреждению уплотнительной поверхности. Если эти факторы не учитываются должным образом на этапе проектирования, это часто проявляется в виде неравномерного распределения давления герметизации при работе при высоких температурах: недостаточное локальное давление создает каналы утечки, в то время как избыточное локальное давление ускоряет износ уплотнительной поверхности.
- III. Ключевые конструктивные соображения для обеспечения надежности герметизации
Для повышения надежности герметизации трехэксцентриковых поворотных затворов в условиях высоких температур необходимо координировать и контролировать процесс с трех точек зрения: материалы, конструкция и технология изготовления.
Подбор материалов имеет основополагающее значение. Уплотнительное кольцо должно быть изготовлено из жаростойкого сплава с коэффициентами теплового расширения, близкими к коэффициенту расширения пластины клапана, или следует использовать процесс сварки твердого сплава для уменьшения несоответствия деформации при перепадах температур; материал корпуса клапана должен быть выбран из углеродистой стали или хромомолибденовой стали в зависимости от температурного класса, а отливка должна быть плотной и нормализованной для устранения остаточных напряжений.
Жесткость конструкции имеет решающее значение. Усиление ребер и увеличение толщины стенок повышают жесткость корпуса клапана и клапанной пластины, защищая их от термической деформации. Грамотно рассчитанная ширина уплотнительной поверхности и угол конуса обеспечивают равномерное и регулируемое давление уплотнения в закрытом состоянии. При необходимости могут использоваться гибкие компенсационные конструкции для поглощения термической деформации.
Контроль технологического процесса имеет решающее значение. Поверхность уплотнительного конуса должна быть точно обработана, а ее допуски по размерам и положению должны строго контролироваться. После сборки каждый узел подвергается моделированию рабочих условий как при комнатной температуре, так и при высокой температуре для измерения момента открытия и закрытия, а также утечки при различных температурах, после чего параметры конструкции проверяются в обратном порядке.
- IV. Численное моделирование и экспериментальная проверка
В современном проектировании трехмерный термоструктурный анализ методом конечных элементов стал незаменимым инструментом. Создание полной модели клапана и применение температурных и давлевых полей позволяет рассчитать карту контуров деформации и распределение контактного давления на уплотнительной поверхности при высоких температурах, что дает возможность заблаговременного выявления зон риска утечек и оптимизации конструкции. Результаты моделирования затем сопоставляются с измеренными данными, полученными на высокотемпературном испытательном стенде, образуя замкнутый цикл «проектирование-моделирование-испытание». Испытания обычно проводятся в соответствии с API 598 и ISO 5208, с акцентом на изменение уровня утечек уплотнительной пары на протяжении всего процесса нагрева, выдержки под давлением и охлаждения в условиях высоких температур.
- V. Заключение
В связи с растущими требованиями к контролю высокотемпературных сред в таких отраслях, как нефтехимия, энергетика и судостроение, трехэксцентриковые поворотные затворы развиваются в направлении повышения температурного режима, более строгого контроля утечек и увеличения срока службы. Только органичное сочетание подбора материалов, структурной оптимизации и моделирования позволяет достичь баланса между надежностью герметизации и длительным сроком службы в условиях высокотемпературной гибкой эксплуатации, обеспечивая надежную гарантию для высокотемпературных трубопроводных систем.
