Шаровой кран

Что такое шаровой кран?

Шаровой клапан - это клапан, диск которого движется вдоль центральной линии седла. в отличие от задвижки, шаровой клапан может использоваться как для отключения, так и для регулирования потока. dervos шаровые клапаны, покрывающие из литой стали седельный клапан, кованой стали Запорный клапан с сильфоном седельный клапан, седельный клапан уплотнения давления, криогенной задвижки, у проходным клапаном типа, седельный клапан типа угла и так далее.

Шаровой кран в основном используется для отсечения, распределения и изменения направления потока среды в трубопроводе. V-образное отверстие шарового крана также имеет хорошую функцию регулировки расхода. Шаровой кран необходимо эксплуатировать только при повороте на 90 градусов и небольшом вращающем моменте для плотного закрывания. Полностью равная полость корпуса клапана обеспечивает канал прямого потока с небольшим сопротивлением для среды.

Виды шаровых кранов?

Есть много вариантов шаровых кранов, и новые типы шаровых кранов все еще появляются. В соответствии с характеристиками и использованием шаровых кранов, шаровые краны можно разделить на несколько типов.

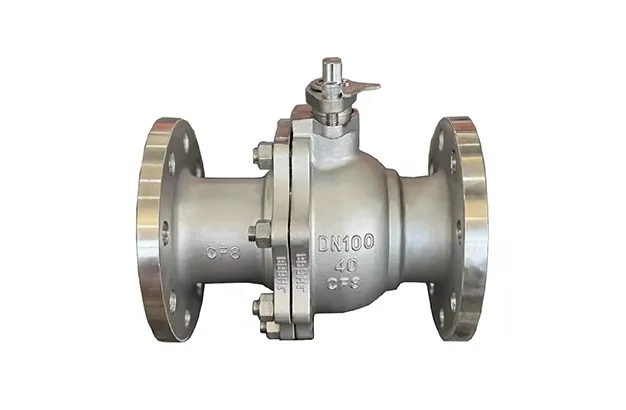

a. Плавающий шаровой клапан

Его главной особенностью является то, что сфера/шарик не имеет опорного вала/подвески. Сфера/шар поддерживается седлами клапанов на обоих концах входа и выхода клапана. Шток клапана и сфера/шар подвижно соединены, как показано на рис. 1-1. Шар зажат двумя седлами клапана и находится в “плавающем” состоянии. Шар может свободно вращаться между двумя седлами клапана со штоком клапана с помощью рычага или другого приводного устройства. Когда проход потока шара выравнивается с проходом крана, шаровой кран находится в “открытом” состоянии. Поток плавный, а сопротивление потоку крана минимальное. При повороте шара/сферы на 90° проточная часть шара/сферы перпендикулярна проходу крана. Шаровой кран находится в закрытом состоянии, а сфера под действием давления жидкости задвигается в седло клапана (позади клапана) для обеспечения герметичного уплотнения.

Основные преимущества плавающих шаровых кранов: простая конструкция, легкое производство, низкая стоимость и надежность. Уплотнительные характеристики плавающего шарового крана связаны с давлением жидкости. При тех же условиях, чем выше давление, тем легче уплотнение. Но следует учитывать, выдержит ли материал седла клапана нагрузку, передаваемую ему шаром, поскольку сила, создаваемая давлением жидкости на шарик, будет полностью передаваться на седло клапана. Для плавающих шаровых кранов больших габаритов, так как при высоком давлении рабочий момент увеличится, а вес самого шара будет большим. Распределение давления, создаваемого давлением на уплотнительную поверхность седла клапана, неравномерно. Обычно давление в полукруге на горизонтальной плоскости диаметра отверстия небольшое, а давление в нижней полукруге большое. Это приводит к неравномерному износу седла клапана и утечкам. Поэтому плавающие шаровые краны, как правило, подходят для кранов размером менее 8″.

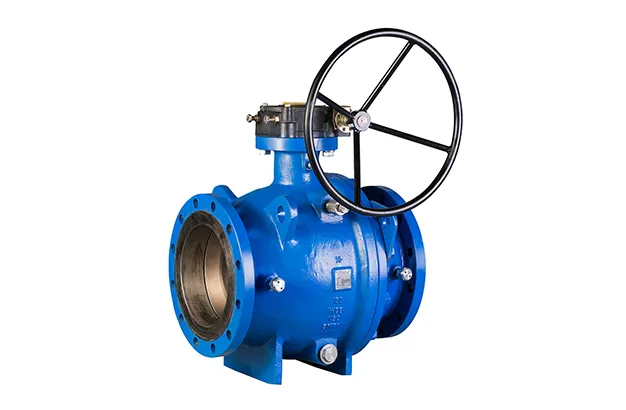

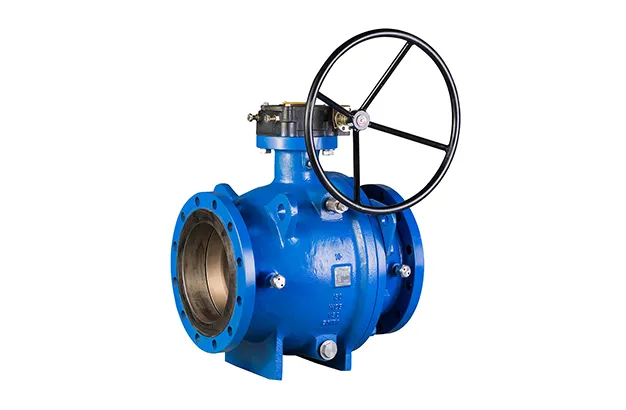

b. Цапфовый шаровой кран

Шар, соединенный с верхним штоком и нижней цапфой, или выполненный в виде цельного шара типа муфты, в котором шарик кованый (сварной) с верхней цапфой и нижней цапфой интегрируется в пластину подшипника/цапфы. Таким образом, шарик свободно перемещается перпендикулярно корпусу крана, но не движется вдоль оси канала. Поэтому при работе шарового крана, установленного на цапфе, вся сила, создаваемая давлением жидкости на шарик, передается на подшипник/цилиндру. Шар не будет толкаться в направлении седла крана. Таким образом, седло клапана не будет подвергаться избыточному давлению. Шаровой кран с цапфой имеет низкий крутящий момент, небольшие деформации седла клапана из-за избыточного давления. Он имеет стабильные уплотнительные характеристики, длительный срок службы, подходит для высокого давления и большего диаметра клапана.

Характеристики о шаровом кране

Он быстро открывается и закрывается, что обеспечивает надежную герметизацию при высоких температурах; Он меньше и легче, чем запорный клапан того же размера и номинала; Несколько конструкций шаровых кранов предлагают гибкость выбора, так что можно выбрать клапан, который соответствует вашим требованиям; Простота в эксплуатации и экономичное обслуживание.

Как выбрать шаровой кран?

При выборе шаровой клапан необходимо учитывать:

Материал изготовления – более надежными и долговечными считаются краны, выполненные из латуни.

Допустимое давление – для холодной воды рекомендуется использовать модели, способные выдержать давление от 10 бар, а для горячей – 20 бар и выше. Желательно, чтобы оставался запас, он будет страховкой от проблем, которые

могут возникнуть из-за неожиданного гидравлического удара.

Тип резьбы – она может быть внешней либо внутренней.

Диаметр водопроводной трубы – у металлических изделий он, как правило, составляет 1/2 дюйма, реже 3/4 дюйма или 1 дюйм. У труб из металлопластика либо полимеров могут быть другие диаметры.

Как выбрать надёжного поставщика по шаровом кране?

Мы должны выбрать правильного поставщика в соответствии с репутацией поставщика, время поставки, послепродажное обслуживание и т.д. Zhengzhou jinggong valve co., ltd может поставить нужные вам клапаны.
