В сложных эксплуатационных условиях — например,при работе с паром,термомаслом или высокотемпературными дымовыми газами — герметичность запорного клапана напрямую определяет безопасность и экономическую эффективность трубопроводной системы.Благодаря своей уникальной пространственной геометрии уплотнения,дисковый затвор с тройным эксцентриситетом стал основным решением в категории высокотемпературных затворов с металлическим уплотнением.Тем не менее,влияние термической деформации конструкции на надежность уплотнения в условиях высоких температур остается одной из ключевых проблем при проектировании.

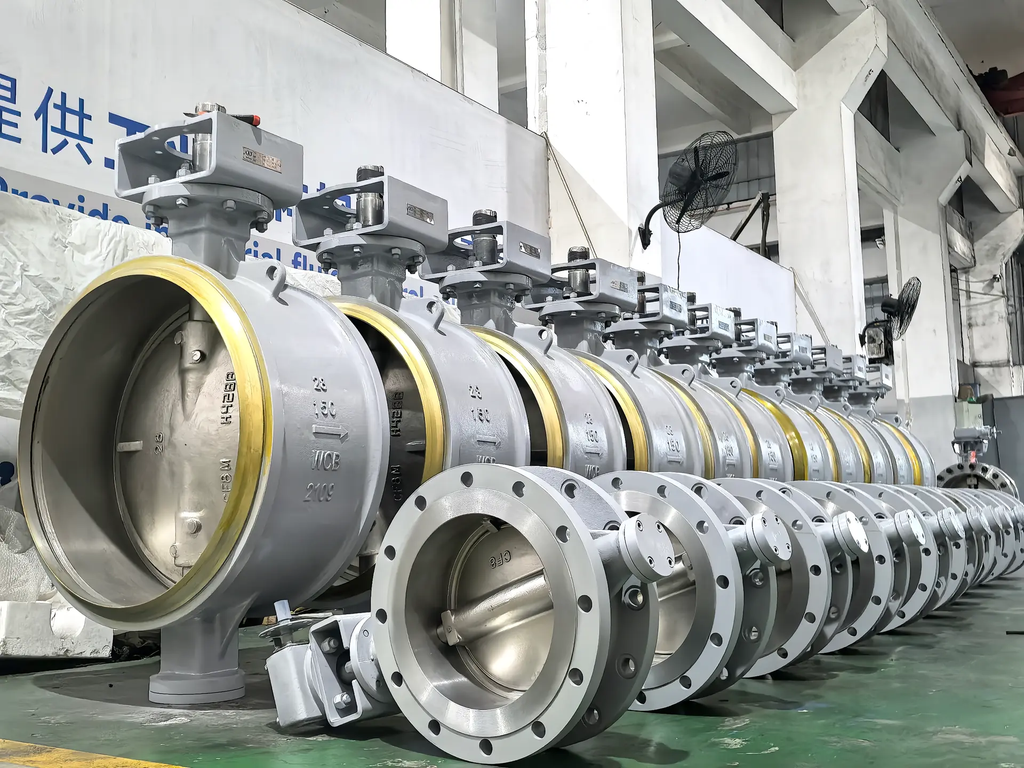

- I. Трехэксцентриковая конструкция и принцип ее уплотнения

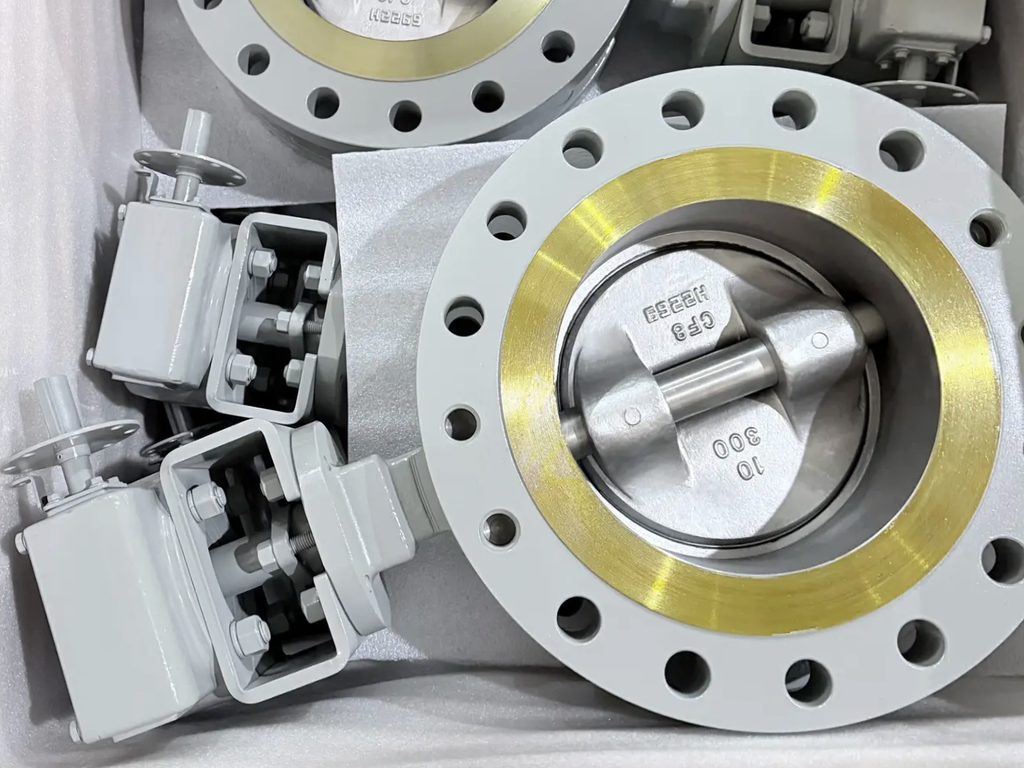

Уплотнительная поверхность дискового затвора с тройным эксцентриситетом представляет собой наклонную коническую поверхность,характеризующуюся тремя пространственными смещениями
:первое — это смещение оси штока относительно центральной линии уплотнительной поверхности
;второе — смещение оси штока относительно центральной линии трубопровода;третье — угол между образующей конической уплотнительной поверхности и осью корпуса затвора.
Первые два смещения обеспечивают полное отделение диска от уплотнительного кольца в момент начала открытия,что исключает трение и износ,характерные для процесса открытия и закрытия обычных дисковых затворов.
Третье смещение при закрытии создает эффект конического клинового уплотнения,обеспечивая
«жесткое»уплотнение за счет плотного прилегания металлических поверхностей.Благодаря такой конструкции дисковые затворы с тройным эксцентриситетом способны поддерживать крайненизкий уровень утечек даже в условиях высоких температур,высокого давления и частых циклов срабатывания;некоторые модели обеспечивают нулевую утечку,соответствуя классу герметичности«А»по стандарту ISO 5208.
- II.Механизмы термической деформации в условиях высоких температурОсновная проблема,которую высокие температуры создают для надежности уплотнения дисковых затворов,связана с термической деформацией.
Во-первых,различия в коэффициентах теплового расширения материалов,из которых изготовлены корпус,диск и уплотнительное кольцо(например,сочетание корпуса из углеродистой стали и диска из нержавеющей стали),приводят к неравномерному расширению компонентов при повышении температуры,что изменяет характер контакта уплотнительных поверхностей.
Во-вторых,температурные градиенты,возникающие в стенках корпуса и на поверхностях фланцев под воздействием температуры рабочей среды,вызывают неравномерные термические напряжения и деформации,из-за чего уплотнительные поверхности могут приобретать эллиптическую форму или подвергаться локальному короблению.
В-третьих,ползучесть материала при длительном воздействии высоких температур приводит к постепенному снижению контактного давления в уплотнении;в сочетании с циклическими термическими напряжениями,возникающими при многократном открытии и закрытии затвора
,это может спровоцировать усталостное разрушение уплотнительных поверхностей.
Если эти факторы не будут должным образом учтены на этапе проектирования,то в процессе эксплуатации при высоких температурах распределение контактного давления в уплотнении станет неравномерным:недостаточное давление в одних зонах приведет к возникновению путей для утечки,а избыточное давление в других — к ускоренному износу уплотнительных поверхностей
.
- III. Ключевые аспекты проектирования надежности уплотнений
Для повышения надежности уплотнения дисковых затворов с тройным эксцентриситетом в условиях высоких рабочих температур необходимо обеспечить согласованное управление по трем направлениям:материалы,конструкция и производственные процессы.
Подбор материалов имеет основополагающее значение.Для уплотнительного кольца целесообразно использовать жаропрочный сплав,коэффициент теплового расширения которого близок к аналогичному показателю диска клапана,либо применять наплавку твердыми сплавами — это позволяет минимизировать расхождения в деформации,возникающие из-за перепадов температур.Материал корпуса клапана(углеродистая или хромомолибденовая сталь)следует выбирать с учетом заданного температурного режима;кроме того,литые детали должны обладать плотной микроструктурой и пройти процедуру нормализации для снятия остаточных напряжений.
Конструктивная жесткость имеет решающее значение.Жесткость корпуса и диска клапана,а также их устойчивость к термической деформации,обеспечиваются за счет применения ребер жесткости и использования элементов с толстыми стенками.Ширина и угол конусности уплотнительных поверхностей тщательно рассчитаны таким образом,чтобы в закрытом положении удельное давление на уплотнение было равномерным и поддавалось регулировке.
Там,где это необходимо,предусмотрены гибкие компенсационные элементы,поглощающие термические деформации.
Контроль технологического процесса выступает в качестве гарантии качества.Конические уплотнительные поверхности должны быть подвергнуты прецизионной механической обработке
,а их геометрические допуски и допуски расположения — тщательному контролю.После сборки каждое изделие проходит испытания в условиях,имитирующих эксплуатационные(как при температуре окружающей среды,так и при повышенных температурах),в ходе которых измеряются крутящий момент при открытии/закрытии и интенсивность утечек;полученные данные затем используются для сопоставления с исходными проектными параметрами.
- IV. Численное моделирование и экспериментальная проверка
В современном проектировании трехмерный термоструктурный связанный конечно-элементный анализ(FEA)стал незаменимым инструментом.Разрабатывая комплексную модель клапана и прикладывая к ней температурные и силовые(от давления)нагрузки,инженеры могут рассчитать контуры деформации и распределение контактных давлений на уплотнительных поверхностях при высоких температурах.Это позволяет на ранних этапах выявлять потенциальные риски возникновения утечек и оптимизировать конструкцию.
Результаты моделирования впоследствии сопоставляются с эмпирическимиданными,полученными на высокотемпературных испытательных стендах,что формирует замкнутый цикл«проектирование — моделирование — испытания».Испытания,как правило,проводятся в соответствии со стандартами,такими какAPI 598иISO 5208;особое внимание при этом уделяется отслеживанию изменений класса герметичности на протяжении всего высокотемпературного рабочего цикла,включающего этапы нагрева,выдержки под давлением и охлаждения.
- V. Заключение
В таких отраслях,как нефтехимия,электроэнергетика и судостроение,растет потребность в более строгом контроле над высокотемпературными рабочими средами.В связи с этим дисковые затворы с тройным эксцентриситетом совершенствуются:повышается их допустимый температурный предел,ужесточаются требования к герметичности,а срок службы увеличивается.Только за счет комплексного подхода — грамотного подбора материалов,оптимизации конструкции и проведения испытаний на основе компьютерного моделирования — можно обеспечить надежную герметичность и долговечность оборудования в сложных высокотемпературных условиях эксплуатации,гарантируя тем самым эффективную защиту трубопроводных систем,работающих при высоких температурах.
